Fetten Sie Gestängesteller ein? Was Sie wissen müssen

Die direkte Antwort: Sollten Gestängesteller gefettet werden?

Ja – aber nur bestimmte Teile eines Gestängestellers müssen geschmiert werden, und das Auftragen von Fett an den falschen Stellen kann tatsächlich zu ernsthaften Problemen führen. Automatische Gestängesteller (ASAs) erfordern Fett am Gabelkopfbolzen, an der Ankerhalterungsbuchse und an den Keilverzahnungen der Bremsnockenwelle, aber der interne Einstellmechanismus selbst sollte niemals mit Fett überflutet werden. Bei manuellen Gestängestellern gilt eine ähnliche Regel: Fetten Sie die Drehpunkte und die Nockenwelle ein, aber füllen Sie das interne Schneckengetriebegehäuse nicht mit schwerem Fett, es sei denn, das Wartungshandbuch des Herstellers fordert dies ausdrücklich.

Diese Unterscheidung ist wichtig, da ein Gestängesteller, der an der falschen Stelle zu stark gefettet ist, ein falsches Gefühl für die richtige Einstellung entwickeln kann. Durch die Einwanderung von Fett in den internen Getriebemechanismus des Nachstellers kann dieser hydraulisch blockiert werden, was die Selbstnachstellung verhindert und zu einer Fehleinstellung der Bremsen führt – eine der Hauptursachen für Verstöße gegen die Bremsen bei Nutzfahrzeugen in Nordamerika.

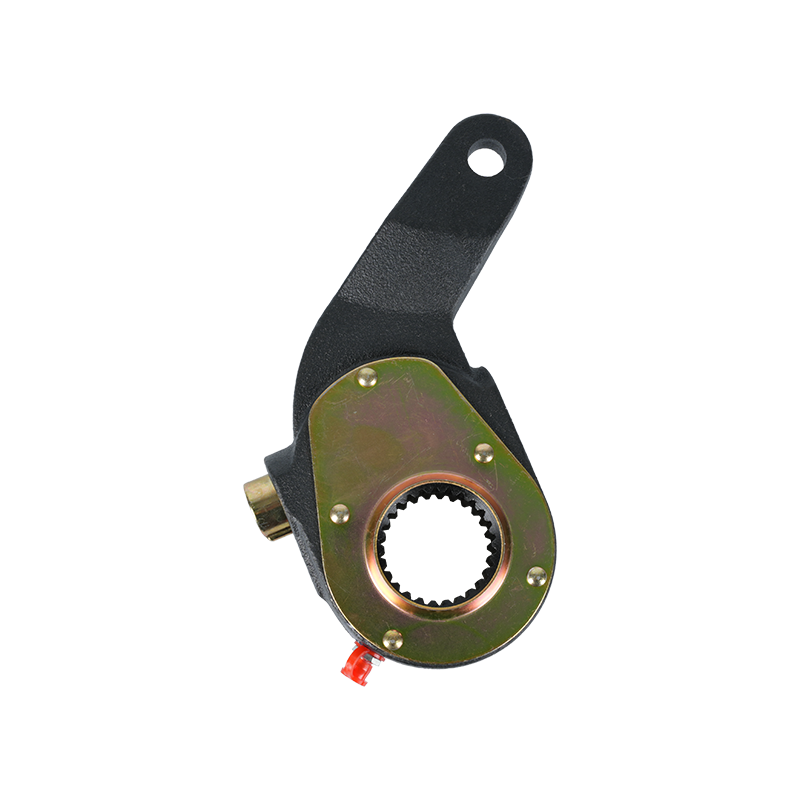

Was ein Gestängesteller eigentlich macht

Bevor wir uns mit den Einzelheiten der Schmierung befassen, ist es hilfreich, die mechanische Rolle eines Gestängestellers in einem Druckluftbremssystem zu verstehen. Der Gestängesteller ist der Hebelarm, der die Bremskammer-Druckstange mit der S-Nocken- (oder Keil-)Bremsbaugruppe verbindet. Da sich die Bremsbeläge mit der Zeit abnutzen, vergrößert sich der Abstand zwischen Belag und Trommel, was bedeutet, dass die Stößelstange einen weiteren Weg zurücklegen muss, um die Bremsen zu betätigen. Wenn dieser Verfahrweg zu lang wird, verringert sich die Bremskraft drastisch.

A manueller Gestängesteller erfordert, dass ein Techniker regelmäßig eine Einstellschraube dreht, um das Spiel auszugleichen. Ein Automatischer Gestängesteller (ASA) erkennt übermäßigen Stößelweg und korrigiert ihn mithilfe einer internen Freilaufkupplung und eines Schneckengetriebemechanismus selbst. Die Federal Motor Carrier Safety Administration (FMCSA) hat in den USA ab 1994 den Einsatz automatischer Gestängesteller für neu hergestellte Fahrzeuge mit Luftbremsen vorgeschrieben. Heute sind praktisch alle Nutzfahrzeuge und Anhänger auf nordamerikanischen Straßen mit ASAs ausgestattet.

Der entscheidende Aspekt: ​​Beide Typen enthalten bewegliche Metallteile, die erheblichen Belastungen und Vibrationen ausgesetzt sind. Ohne ordnungsgemäße Schmierung an den richtigen Stellen beschleunigt sich der Verschleiß, die Einstellung wird unzuverlässig und die Bremsleistung nimmt auf eine Weise ab, die für den Fahrer nicht immer sofort erkennbar ist.

Welche Teile eines Gestängestellers benötigen Fett?

Verschiedene Komponenten der Gestängestellerbaugruppe haben unterschiedliche Schmierungsanforderungen. Bei der Flottenwartung wird häufig der Fehler gemacht, jede Armatur oder jeden Anschluss gleich zu behandeln. Hier ist eine Aufschlüsselung der wichtigsten Schmierstellen:

Gabelkopfbolzen und Gabelkopfhalterung

Der Gabelbolzen verbindet die Stößelstange der Bremskammer mit dem Gestängestellerarm. Dieser Verbindungspunkt ist Straßenschutt, Feuchtigkeit und ständiger Bewegung ausgesetzt. Tragen Sie in jedem geplanten PM-Intervall eine dünne Schicht Lithium- oder Mehrzweckfett auf den Gabelbolzen auf , typischerweise alle 25.000 Meilen für die meisten Einsätze der Klasse 8. Ein festsitzender Gabelbolzen kann die Bremsbetätigung behindern und zu einer gefährlichen Verzögerung der Bremsreaktion führen.

Ankerhalterungsbuchse

Der Ankerstift und seine Buchse sind die Drehpunkte des Gestängestellerkörpers beim Betätigen der Bremse. Diese Buchse erfährt unter Belastung eine erhebliche Reibung. Die meisten Hersteller von Gestängestellern verfügen an dieser Stelle über einen Schmiernippel (Zerk-Fitting). Tragen Sie 2–3 Pumpstöße Fett auf, bis Sie an den Rändern eine leichte Spülung bemerken – dies zeigt an, dass das alte Fett verdrängt wurde und das neue Fett die Buchse vollständig umschlossen hat.

Bremsnockenwelle und Nockenwellenbuchsen

Obwohl der S-Nocken und seine Stützbuchsen technisch gesehen Teil der Fundamentbremsbaugruppe und nicht des Gestängestellers selbst sind, müssen sie gleichzeitig gefettet werden. Der Gestängesteller ist direkt mit den Nockenwellenverzahnungen verbunden, und eine trockene oder korrodierte Nockenwellenverzahnung verhindert die ordnungsgemäße Drehmomentübertragung und kann zu ungleichmäßigem Verschleiß des Verstellers führen. Inspektoren der CVSA (Commercial Vehicle Safety Alliance) geben regelmäßig verschlissene oder trockene Nockenwellenbuchsen als Ursache für nicht richtig eingestellte Bremsen an.

Der interne Getriebeanschluss: Gehen Sie vorsichtig vor

Einige automatische Gestängesteller, beispielsweise die von Haldex und Meritor (heute Teil von Meritor WABCO), verfügen über einen Schmiernippel am Körper des Gestängestellers, der zum internen Mechanismus führt. Diese Armatur sollte maximal ein oder zwei Pumpstöße Fett erhalten. Eine Überfettung dieses Anschlusses ist eine der am häufigsten genannten Ursachen für Fehlfunktionen des automatischen Gestängestellers. Überschüssiges Fett kann die interne Freilaufkupplung beeinträchtigen und dazu führen, dass der Nachsteller den Bremsbelagverschleiß nicht mehr ausgleicht.

Auf die Fettart kommt es an: Was bei Gestängestellern zu verwenden ist

Nicht alle Fette sind mit den Komponenten des Gestängestellers kompatibel. Die Verwendung des falschen Produkts kann zu einer Verschlechterung der Dichtung, beschleunigtem Verschleiß oder einer Verunreinigung des internen Mechanismus führen. Hier finden Sie einen Vergleich gängiger Fettarten bei der Wartung von Nutzfahrzeugbremsen:

Überprüfen Sie immer die Hersteller von Gestängestellern Die genaue Fettspezifikation finden Sie im Servicehandbuch. Haldex beispielsweise spezifiziert für seine automatischen Gestängesteller ein Fett auf Lithium- oder Kalziumbasis der Klasse NLGI 1 oder 2. Meritor empfiehlt ebenfalls ein Mehrzweck-Chassisfett (MPG) für externe Armaturen. Eine Abweichung von der Spezifikation – selbst die Verwendung eines „Premium“-Fetts – kann zum Erlöschen der Garantieleistung und zu beschleunigtem Komponentenverschleiß führen.

Wie oft sollten Gestängesteller gefettet werden?

Die Schmierintervalle variieren je nach Betriebsbedingungen, Fahrzeuganwendung und Herstellerempfehlungen. Die allgemeine Branchenpraxis folgt jedoch diesen Maßstäben:

• Alle 25.000 Meilen oder alle 3 Monate (je nachdem, was zuerst eintritt) für Straßen-Lkw der Klasse 8, die in gemäßigten Klimazonen eingesetzt werden
• Alle 10.000–15.000 Meilen für Fahrzeuge, die unter harten Belastungen eingesetzt werden – auf dem Bau, im Holzeinschlag, bei Müllabfällen oder bei Einsätzen, bei denen häufig nasse oder schlammige Bedingungen herrschen
• Bei jeder Bremseninspektion Unabhängig vom Kilometerstand verlangen die FMCSA-Vorschriften für Nutzfahrzeuge mindestens alle 90 Tage eine Bremseninspektion
• Jedes Mal, wenn ein Gestängesteller zur Wartung ausgebaut, wieder eingebaut oder ersetzt wird, sollte frisches Fett aufgetragen werden, bevor das Gerät wieder in Betrieb genommen wird

Es ist erwähnenswert, dass raue Betriebsumgebungen die Schmierintervalle drastisch verkürzen. Fahrzeuge, die regelmäßig über Wasserstraßen, salzhaltige Winterstraßen oder Baustellen mit hohem Staubaufkommen fahren, sollten am kürzeren Ende der Reichweite liegen. Korrosionsbildung an Drehpunkten und Schmiernippeln ist eine Hauptursache für den vorzeitigen Austausch des Gestängestellers – eine Komponente, die je nach Marke und Modell zwischen 80 und 250 US-Dollar pro Einheit kosten kann.

Schritt-für-Schritt: So schmieren Sie einen Gestängesteller richtig

Der Prozess ist unkompliziert, aber die Liebe zum Detail unterscheidet eine ordnungsgemäße Schmierarbeit von einer, die später Probleme verursacht. Hier ist ein praktisches Verfahren, das auf die meisten automatischen Gestängesteller anwendbar ist:

1. Blockieren Sie die Räder und lösen Sie die Federbremsen. Sie müssen die Bremsen vollständig lösen, um alle Schmierstellen richtig beurteilen und erreichen zu können. Arbeiten Sie niemals unter einem Fahrzeug, dessen einzige Rückhaltebremse die Bremse ist.
2. Überprüfen Sie den Gestängesteller und die umgebenden Komponenten visuell. Suchen Sie nach Anzeichen von rissigen Manschetten, fehlenden Schmiernippelkappen, Roststreifen an den Drehpunkten oder offensichtlichen physischen Schäden. Wenn das Einstellgehäuse Risse aufweist oder der Arm verbogen ist, ist eine Schmierung nicht die Lösung – die Einheit muss ausgetauscht werden.
3. Reinigen Sie jeden Schmiernippel (Zerk), bevor Sie Fett auftragen. Verwenden Sie eine Drahtbürste oder einen Lappen, um Schmutz, Rost und alte Fettablagerungen rund um den Armaturenkopf zu entfernen. Durch das Pumpen von Fett über eine verschmutzte Armatur werden Verunreinigungen direkt in das Lager oder die Buchse gedrückt.
4. Befestigen Sie die Fettpresse fest an der Armatur. Eine lockere Verbindung verschwendet Fett und kann die Passnadel beschädigen. Wenn die Armatur kein Fett aufnimmt, ist sie möglicherweise verstopft oder festgefressen. Tauschen Sie die Armatur aus, bevor Sie fortfahren.
5. Tragen Sie das Fett langsam auf und zählen Sie Ihre Pumpen. Pumpen Sie bei externen Drehpunkten (Gabelkopfbolzen, Ankerbuchse) so lange, bis Sie an den Dichtungskanten eine leichte Spülung feststellen. Beschränken Sie sich für den internen Einstellanschluss (sofern vorhanden) auf maximal 1–2 Pumpen.
6. Überschüssiges Fett abwischen. Auf der Außenseite des Einstellkörpers verbleibendes Fett zieht Staub und Straßenschmutz an, der mit der Zeit eine abrasive Paste bildet. Entfernen Sie jegliches ausgetretene Fett, das die Bremstrommel oder den Belagkontaktbereich erreicht hat – Fettverunreinigungen auf den Bremsbelägen stellen ein unmittelbares Sicherheitsrisiko dar und erfordern einen Austausch der Beläge.
7. Bringen Sie die Schmiernippelkappen wieder an. Diese kleinen Kunststoff- oder Gummikappen schützen die Passnadel zwischen den Wartungsintervallen vor dem Eindringen von Schmutz. Sie sind kostengünstig und werden oft übersehen, aber sie machen einen bedeutenden Unterschied in Bezug auf die Langlebigkeit der Passform.
8. Überprüfen Sie den Stößelhub nach Abschluss der Schmierung. Verwenden Sie ein Lineal oder einen Bremswegindikator, um sicherzustellen, dass der Stößelstangenhub innerhalb der zulässigen Grenze für die Bremskammergröße liegt. FMCSA-Grenzwerte für Fehlanpassungen sind unter anderem: 1¾ Zoll für Kammern des Typs 20, 1¾ Zoll für Kammern des Typs 24 und 2 Zoll für Kammern des Typs 30. Ein Schlaganfall, der diese Grenzwerte überschreitet, ist ein schwerwiegender Verstoß gegen die Außerbetriebnahme.

Anzeichen dafür, dass ein Gestängesteller nicht ordnungsgemäß geschmiert wurde

Eine vernachlässigte Schmierung stellt nicht immer einen sofortigen Ausfall dar. Oft erfolgt die Verschlechterung schleichend und zeigt sich in einer Kombination aus subtilen und weniger subtilen Symptomen. Achten Sie auf diese Indikatoren:

• Zu großer Stößelhub – eine der unmittelbarsten Folgen eines festsitzenden oder nicht funktionsfähigen Gestängestellers. Wenn die Nachstellvorrichtung den Belagverschleiß nicht ausgleicht, wird der Hub zunehmend länger.
• Ungleichmäßige Bremsbetätigung — Wenn auf einer Seite einer Achse ein Lastösenbolzen oder eine steife Ankerbuchse festsitzt, betätigt und löst sich diese Bremse anders als die gegenüberliegende Bremse, was beim Anhalten zu einem Zug des Fahrzeugs führt.
• Roststreifen oder orange Verfärbung rund um Schmiernippelstellen und Drehpunkte – ein sichtbares Zeichen dafür, dass Feuchtigkeit eingedrungen ist und die Kontaktflächen aktiv korrodiert.
• Steife oder festsitzende Schmiernippel das bei normalem Pistolendruck kein Fett aufnimmt – weist darauf hin, dass die Armatur oder der Durchgang dahinter durch verhärtetes altes Fett oder Korrosionsablagerungen verstopft ist.
• Schleif- oder Quietschgeräusche beim Bremsen die ihren Ursprung im Bereich der Fundamentbremse und nicht im Kontakt zwischen Belag und Rotor haben – können darauf hindeuten, dass trockene Nockenwellenbuchsen an der Welle festsitzen.
• Wärme vom Radende Nach einer normalen Fahrt kann eine schleifende Bremse, die durch einen festsitzenden Gestängesteller oder eine festsitzende Stößelstangenverbindung verursacht wird, erhebliche Hitze an der Trommel und der Nabe erzeugen.

Wenn eines dieser Anzeichen auftritt, fetten Sie es nicht einfach erneut ein und fahren Sie fort. Eine gründliche Inspektion des gesamten Fundamentbremssystems ist erforderlich. In vielen Fällen hat ein vernachlässigter Gestängesteller auch dazu geführt, dass sich die Nockenwellenbuchsen über das zulässige Maß hinaus abgenutzt haben, was zusätzliche Teile und Arbeitsaufwand erfordert.

Automatische vs. manuelle Gestängesteller: Unterscheiden sich die Schmierregeln?

Die externen Schmierstellen – Gabelbolzen, Ankerbuchse, Nockenwelle – sind bei automatischen und manuellen Gestängestellern im Wesentlichen gleich. Die internen Unterschiede bestehen darin, dass sich die beiden Typen in der Wartungsphilosophie unterscheiden.

Manuelle Gestängesteller

Manuelle Gestängesteller haben eine einfachere interne Konstruktion – im Wesentlichen ein Schneckengetriebe, das mit einer Einstellschraube verbunden ist. Einige Ausführungen verfügen über einen internen Schmieranschluss; andere gelten im Werk als „lebenslang geschmiert“. Wenn Sie über einen Schmieranschluss verfügen, trägt das gelegentliche Auftragen von Fett dazu bei, das Schneckengetriebe zu schonen und zu verhindern, dass Korrosion den Einstellmechanismus blockiert. Ein manueller Gestängesteller, der nicht eingestellt werden kann, weil das interne Schneckengetriebe festgefressen ist, ist einer der häufigsten Gründe für die vorzeitige Verschrottung manueller Einheiten. Eine regelmäßige, aber moderate Innenschmierung verhindert dies.

Automatische Gestängesteller

Der interne Mechanismus einer ASA ist empfindlicher. Die Freilaufkupplung, die eine Selbsteinstellung ermöglicht, basiert auf einem präzisen Maß an Reibung und mechanischem Eingriff. Zu wenig Schmierung und die Kupplungsteile verschleißen. Wenn zu viel Fett, insbesondere Fett mit dicker Konsistenz, unter Druck eindringt, kann die Kupplung hydraulisch ausgekuppelt werden – was bedeutet, dass der Nachsteller die Selbsteinstellung stoppt, ohne dass es äußerlich Anzeichen eines Fehlers gibt. Die Bremsen funktionieren zwar weiterhin, verstellen sich jedoch mit zunehmender Abnutzung der Beläge zunehmend nicht mehr.

Aus diesem Grund verfolgen viele erfahrene Bremsentechniker einen konservativen Ansatz: Fetten Sie die externen Armaturen bei jeder PM ein und lassen Sie den internen ASA-Anschluss in Ruhe, es sei denn, das Intervall des Herstellers erfordert dies ausdrücklich – oder der Nachsteller wird überholt.

Regulierungs- und Inspektionskontext: Warum die richtige Schmierung rechtliche Bedeutung hat

Die Bremseneinstellung ist einer der am stärksten durchgesetzten Bereiche der Sicherheitsvorschriften für Nutzfahrzeuge in den Vereinigten Staaten und Kanada. Bei einer CVSA-Inspektion der Stufe I – der umfassendsten Straßeninspektion – überprüfen die Inspektoren den Stößelhub jeder Bremskammer. Nicht richtig eingestellte Bremsen sind gemäß FMCSA 49 CFR Teil 393.47 ein automatischer Außerbetriebnahmezustand.

Beim CVSA International Roadcheck 2023 machten Verstöße gegen die Bremseinstellung 40,3 % aller Verstöße gegen außer Betrieb befindliche Bremsen aus – die größte Einzelkategorie. Ein erheblicher Teil dieser Fälle ist auf fehlerhafte oder vernachlässigte automatische Gestängesteller zurückzuführen. Spediteure, deren Fahrzeuge außer Betrieb genommen werden, sind nicht nur mit Ausfallzeiten und Verzögerungskosten konfrontiert, sondern auch mit potenziellen Erhöhungen ihrer CSA-BASIC-Werte (Compliance, Safety, Accountability), die sich auf Versicherungstarife und Verladerbeziehungen auswirken können.

Aus haftungsrechtlicher Sicht stellt ein bremsbedingter Unfall eines Fahrzeugs mit dokumentierter Vernachlässigung der Wartung ein enormes Risiko dar. Die ordnungsgemäße Schmierung des Gestängestellers, die in Wartungsprotokollen festgehalten wird, ist ein nachweisbarer Akt der gebotenen Sorgfalt. Sein Fehlen – insbesondere wenn ein PM-Intervall übersprungen wurde – kann zur Feststellung von Fahrlässigkeit in einem Rechtsstreit nach einem Unfall herangezogen werden.

Häufige Fehler beim Schmieren von Gestängestellern

Selbst erfahrene Techniker verfallen in Gewohnheiten, die die Wirksamkeit der Schmierung des Gestängestellers beeinträchtigen. Dies sind die häufigsten Fehler, die in Flottenwartungsumgebungen beobachtet werden:

• Es wird zu viel Fett in den internen ASA-Anschluss gepumpt. Wie bereits erwähnt, ist dies wahrscheinlich der schädlichste Fehler. Die interne Armatur vieler ASAs ist so konzipiert, dass sie nur eine sehr kleine Menge Fett aufnimmt – oft eine Pumpe oder weniger.
• Die Armaturen vor dem Fetten nicht reinigen. Verunreinigtes Fett, das in die Lageroberfläche eindringt, führt zu abrasivem Verschleiß, der den Nutzen der Schmierung selbst übersteigt.
• Den Gabelkopfstift habe ich weggelassen, da er äußerlich gut aussieht. Gabelbolzen können außen rostfrei erscheinen, während die Kontaktfläche zwischen Bolzen und Öse innen korrodiert. Wenn sich der Stift nur schwer mit der Hand bewegen lässt, ist er bereits steif genug, um das Ansprechverhalten der Bremse zu beeinträchtigen.
• Fettarten mischen. Das Hinzufügen eines Calciumsulfonatfetts zu einer vorhandenen Lithiumfettbasis oder umgekehrt kann zum Zerfall der Seife in der Mischzone führen und zu einem flüssigen, niedrigviskosen Rückstand führen, der für eine minimale Schmierung sorgt und auf die Bremsbeläge laufen kann.
• Vorausgesetzt, dass ein neuer Gestängesteller kein Fett benötigt. Neue Einheiten werden ab Werk mit Fett versehen geliefert, aber längere Lagerung oder unsachgemäße Handhabung können zum Zeitpunkt der Installation der Einheit zu trockenen Drehpunkten führen. Stellen Sie immer sicher, dass Fett an den äußeren Drehpunkten vorhanden ist, bevor das Fahrzeug wieder in Betrieb genommen wird.
• Der Service wird nicht im Wartungsprotokoll aufgezeichnet. Ohne Dokumentation gibt es keine Möglichkeit, Intervalle zu verfolgen, Problemmuster zu identifizieren oder sich gegen behördliche oder rechtliche Kontrollen zu wehren.

Wenn das Schmieren nicht ausreicht: Ersetzen eines Gestängestellers

Keine noch so große Schmierung kann einen mechanisch defekten Gestängesteller reparieren. Zu wissen, wann ein Austausch statt einer Wartung angebracht ist, ist eine wichtige Entscheidungsfrage. Tauschen Sie das Gerät aus, wenn Sie Folgendes beobachten:

• Der Einstellkörper weist Risse, sichtbare Verbiegungen oder Verformungen am Arm auf
• Die Ankerbuchse hat zu viel Spiel – mehr als 0,030 Zoll seitliche Bewegung im Einstellarm sind in der Regel ein Grund für einen Austausch
• Ein automatischer Gestängesteller, der nach dem manuellen Zurückziehen immer wieder außer Kontrolle gerät – das ist das deutlichste Anzeichen für einen Ausfall des internen Mechanismus
• Die Sperrklinke oder der Kupplungsmechanismus klickt hörbar oder fühlt sich locker an, wenn der Einstellarm manuell hin- und herbewegt wird
• Abgezogene, abgebrochene oder ganz fehlende Schmiernippel, die nicht ohne Demontage des Einstellers ausgetauscht werden können

Die branchenübliche Lebensdauer eines hochwertigen automatischen Gestängestellers beträgt bei ordnungsgemäßer Wartung typischerweise 500.000 bis 750.000 Meilen. Vernachlässigte Einheiten – selten geschmiert, in rauen Umgebungen ohne zusätzliche Wartungsmaßnahmen betrieben – müssen oft nach weniger als der Hälfte dieser Laufleistung ausgetauscht werden. Der Kostenunterschied zwischen einem proaktiven Wartungsprogramm und reaktiven Austauschzyklen, multipliziert mit einer Flotte von sogar 20 LKWs, kann sich allein für Teile und Arbeit auf Zehntausende Dollar pro Jahr belaufen, Ausfallzeiten nicht mitgerechnet.
