Wie viel Federweg sollte ein Gestängesteller haben? Vollständiger Leitfaden

Die direkte Antwort: Wie viel Federweg sollte ein Gestängesteller haben?

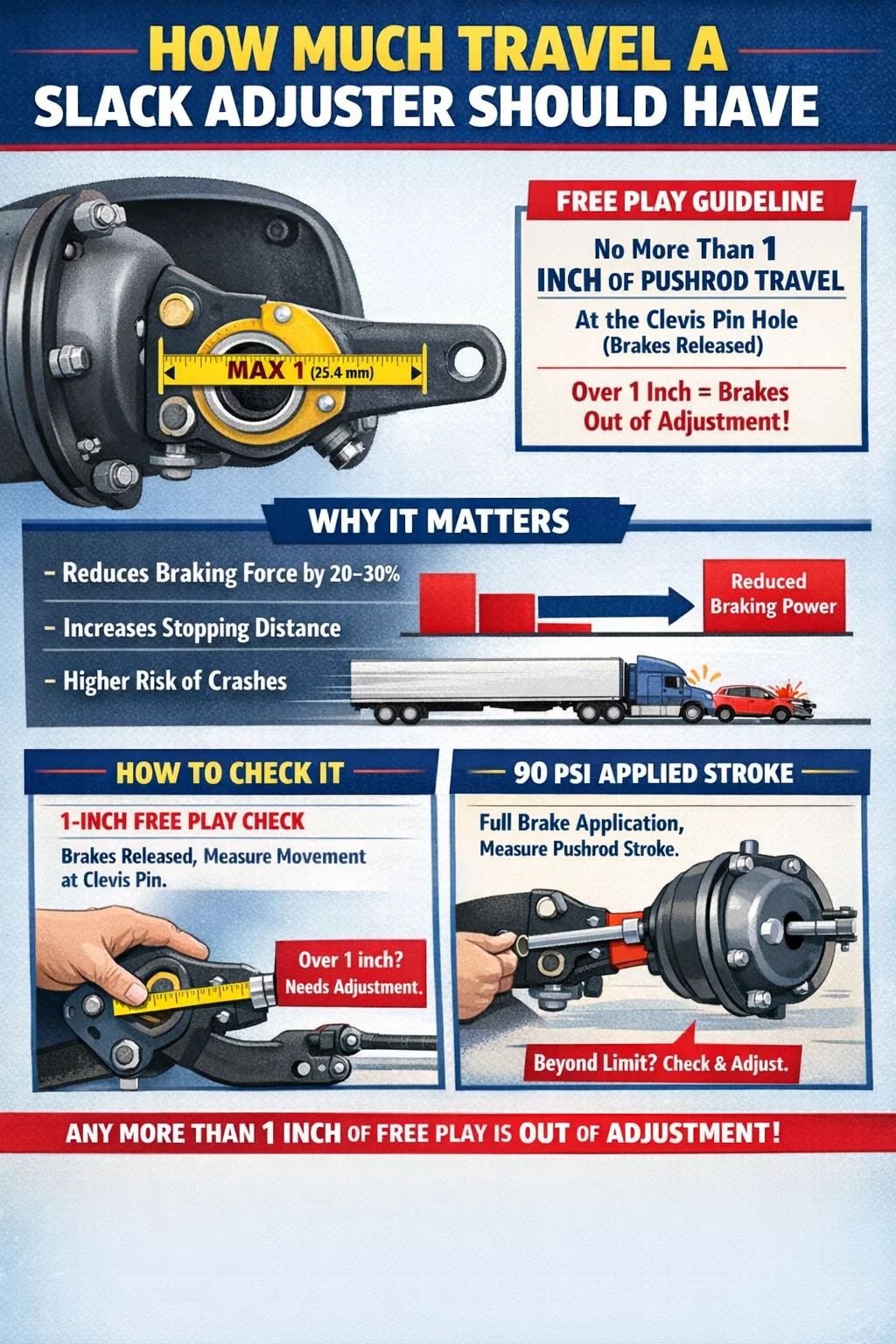

A Gestängesteller – ob manuell oder automatisch – hätte sein sollen nicht mehr als 1 Zoll (25,4 mm) Stößelweg gemessen am Gabelkopfbolzenloch, wenn die Bremsen vollständig gelöst sind. Dies ist der von der Federal Motor Carrier Safety Administration (FMCSA) gemäß 49 CFR Teil 393.47 festgelegte Standard und gilt für Nutzfahrzeuge, die auf US-amerikanischen Straßen eingesetzt werden.

Wenn der Stößelhub während einer Bremsbetätigung den gesetzlichen Grenzwert überschreitet, gilt das Fahrzeug als außer Betrieb. Der genaue Grenzwert hängt jedoch von der Art und Größe der Bremskammer ab 1 Zoll freies Spiel am Gabelkopfbolzen ist das weithin akzeptierte Feldmaß Das zeigt die richtige Einstellung an. Jeder Gestängesteller, der zu diesem Zeitpunkt einen Spielweg von mehr als 1 Zoll aufweist, muss sofort überprüft werden.

Diese Messung ist von entscheidender Bedeutung, da die Bremswirkung stark abnimmt, wenn sich die Stößelstange zu weit bewegt, bevor die Bremsbacken die Trommel berühren. Schon ein Hub, der leicht über dem Grenzwert liegt, kann die Bremskraft um 20–30 % reduzieren, was bei Autobahngeschwindigkeiten zu deutlich längeren Bremswegen und einem erhöhten Unfallrisiko führt.

Verstehen, was ein Gestängesteller tatsächlich tut

Ein Gestängesteller ist ein Hebelarm, der die Druckstange der Druckluftbremskammer mit der S-Nockenwelle oder der Nockenbremsbaugruppe eines Trommelbremssystems verbindet. Seine Hauptfunktion besteht darin, die lineare Bewegung der Stößelstange in eine Rotationskraft umzuwandeln, die die Bremsbacken gegen die Trommel spreizt. Wenn sich die Bremsbeläge mit der Zeit abnutzen, entsteht ein Spalt – oder „Durchhang“ – zwischen den Bremsbacken und der Bremstrommel. Ohne Einstellung muss sich die Stößelstange weiter bewegen, um diesen Spalt zu schließen, was den mechanischen Vorteil verringert und die Bremskraft schwächt.

Bei Nutzfahrzeugen und Anhängern gibt es zwei Haupttypen:

• Manuelle Gestängesteller — erfordern eine regelmäßige physische Anpassung durch einen Techniker mithilfe eines Schraubenschlüssels an der Einstellschraube. Diese treten häufig bei älteren Fahrzeugen auf.
• Automatische Gestängesteller (ASAs) — selbsteinstellende Einheiten, die bei Verschleiß der Beläge automatisch den richtigen Stößelhub aufrechterhalten. In den USA seit 1994 für Neufahrzeuge vorgeschrieben, auch wenn diese weiterhin einer regelmäßigen Inspektion bedürfen.

Ein weit verbreitetes Missverständnis ist, dass automatische Gestängesteller niemals Aufmerksamkeit benötigen. In Wirklichkeit, Ein ASA, der ständig fehlerhafte Messwerte anzeigt, ist fast immer ein Zeichen für ein mechanisches Problem – abgenutzte Gabelbolzen, ein festgefressener Nocken, schlechte Grundbremsen – nicht nur ein fauler Einsteller. Das wiederholte Nachjustieren einer ASA, ohne die Grundursache zu finden, ist sowohl gefährlich als auch ein Verstoß gegen ordnungsgemäße Wartungspraktiken.

Gesetzliche Grenzwerte für den Stößelhub nach Kammertyp

Die FMCSA definiert den maximal zulässigen Stößelhub basierend auf der Größe und Art der Bremskammer. Bei diesen Grenzwerten handelt es sich um den gemessenen Hub bei voller Bremsbetätigung (90–100 psi Systemdruck), nicht um freies Spiel. In der folgenden Tabelle sind die Standardgrenzen aufgeführt:

Kammern vom Typ 24 und Typ 30 sind bei Lastkraftwagen und Sattelzugmaschinen der Klasse 8 am häufigsten anzutreffen. Das Überschreiten dieser Hubgrenzen während einer Straßenkontrolle führt zu einer automatischen Außerbetriebnahmeanordnung gemäß den Richtlinien der Commercial Vehicle Safety Alliance (CVSA).

So messen Sie den Gestängestellerweg richtig

Das ordnungsgemäße Messen des Gestängestellerwegs dauert ein paar Minuten, ist jedoch eine der wichtigsten Prüfungen vor der Fahrt und bei der Wartung jedes druckluftgebremsten Fahrzeugs. So wird es gemacht:

Die 90 PSI Applied Stroke-Methode

1. Bauen Sie den Systemluftdruck auf mindestens 90 psi, aber nicht mehr als 100 psi auf.
2. Markieren Sie die Stößelstange mit Kreide oder Markierungslinie an der Stelle, an der sie aus der Bremskammer austritt.
3. Lassen Sie die Bremsen von einem Helfer vollständig betätigen (Vollpedalbetätigung oder halten Sie die Betriebsbremse fest).
4. Messen Sie mit einem Lineal oder Maßband die Entfernung, um die sich die Stößelstange von der Markierung entfernt hat.
5. Compare the measurement to the table above for your chamber type.
6. Wenn der Hub das Maximum erreicht oder überschreitet, stellen Sie den Gestängesteller ein oder untersuchen Sie die Grundursache.

Die 1-Zoll-Freispielprüfung (Feldmethode)

Dies ist eine schnelle Feldprüfung, die bei gelösten Bremsen und sicher geparktem Fahrzeug durchgeführt wird:

1. Lassen Sie den gesamten Luftdruck aus dem System ab oder verwenden Sie ein Hebeleisen, um den Gestängestellerarm von Hand in Richtung der Bremsbetätigung zu drücken.
2. Messen Sie die Bewegung am Gabelkopfbolzenloch am Gestängestellerarm.
3. Wenn diese Bewegung mehr als 1 Zoll beträgt, sind die Bremsen nicht richtig eingestellt.

Dies ist die Methode, die die meisten Straßeninspektoren und erfahrenen Fahrer bei Rundgängen anwenden. Es ist weder eine Vollbremsung noch Spezialwerkzeug erforderlich – nur ein Maßband und ein paar Minuten unter dem Anhänger oder LKW.

Warum der Federweg des Gestängestellers außerhalb des zulässigen Bereichs liegt

Es gibt mehrere Gründe dafür, dass ein Gestängesteller einen zu großen Hub aufweist, und die Ermittlung der richtigen Ursache bestimmt die richtige Lösung. Eine einfache Neueinstellung ohne Nachforschung ist eine Abkürzung, die ein falsches Sicherheitsgefühl erzeugt.

Abgenutzte Bremsbeläge

Die häufigste Ursache für übermäßigen Hub in manuellen Gestängestellersystemen ist verschlissener Bremsbelag. Wenn sich das Reibmaterial abnutzt, vergrößert sich der Abstand zwischen Trommel und Schuh. Bei einer manuellen Nachstellung bedeutet dies, dass der Fahrer oder Techniker die Bremsen einfach nicht oft genug eingestellt hat. Die FMCSA-Richtlinien empfehlen die Überprüfung der Bremseinstellung alle 25.000 Meilen oder bei jedem vorbeugenden Wartungsservice , je nachdem, was zuerst eintritt.

Defekter automatischer Gestängesteller

Ein ASA, der trotz korrekter Installation und einwandfreier Fundamentbremsen wiederholt nicht richtig eingestellt ist, ist wahrscheinlich intern defekt. Möglicherweise rutscht der Einwegkupplungsmechanismus im Einsteller durch oder ist blockiert. In diesem Fall muss der Einsteller ausgetauscht und nicht manuell eingestellt werden, was das Problem verschleiert und dazu führen kann, dass die Bremsen zu fest angezogen werden und schleifen.

Abgenutzte oder beschädigte Komponenten der Fundamentbremse

Ein übermäßiger Stößelweg wird häufig durch Probleme verursacht, die über den Einsteller selbst hinausgehen. Zu den häufigsten Problemen mit der Fundamentbremse gehören:

• Verschlissene Nockenbuchsen, wodurch sich die S-Nockenwelle übermäßig bewegen kann
• Gesprungene oder unrunde Bremstrommeln
• Schwache oder gebrochene Rückholfedern der Bremsbacken
• Verschlissene Ankerstifte oder Rollen
• Lose oder fehlende Teile in der Bremsspinnbaugruppe

Jede dieser Bedingungen erhöht den Gesamtweg, der zum Erzeugen der Bremskraft erforderlich ist, was sich in einem hohen Wert für den Stößelstangenhub zeigt, selbst wenn der Einsteller selbst ordnungsgemäß funktioniert.

Falsche Installation des Gestängestellers

Ein Gestängesteller, der im falschen Winkel eingebaut ist, wird unabhängig vom Belagzustand nie die korrekte Einstellung aufrechterhalten. Der Armwinkel beim Lösen der Bremse sollte dazwischen liegen 85 und 95 Grad relativ zur Stößelstange – möglichst rechtwinklig. Wenn der Arm zu weit vorne oder hinten montiert wird, ändert sich die geometrische Beziehung zwischen Nocken und Stößelstange, was entweder zu chronischem Überhub oder schleifenden Bremsen führt.

Manueller vs. automatischer Gestängesteller: Hauptunterschiede im Reisemanagement

Obwohl beide Arten von Gestängestellern denselben Zweck erfüllen, unterscheidet sich die Art und Weise, wie sie den Hub steuern, in der Praxis erheblich.

Ein kritischer Punkt für Techniker: Lösen Sie niemals einen automatischen Gestängesteller manuell und stellen Sie ihn dann wiederholt neu ein . Dadurch wird der interne Mechanismus außer Kraft gesetzt und es wird zu einem schlecht funktionierenden manuellen Einsteller. Wenn die ASA die Einstellung nicht alleine halten kann, ersetzen Sie sie.

So stellen Sie einen manuellen Gestängesteller ein

Das Einstellen eines manuellen Gestängestellers ist bei korrekter Ausführung ein unkomplizierter Vorgang. Sicherheitsvorkehrungen sind unerlässlich, da das Arbeiten in der Nähe von Bremskomponenten an einem beladenen Fahrzeug ein echtes Risiko birgt.

1. Blockieren Sie die Räder und lassen Sie die gesamte Luft aus dem System ab. Arbeiten Sie niemals unter einem Fahrzeug, das nur über eine Luftfederung verfügt.
2. Suchen Sie die Einstellschraube am Gestängesteller – normalerweise ein 3/8-Zoll-Vierkant- oder Sechskantanschluss an der Seite des Arms.
3. Drehen Sie die Einstellschraube im Uhrzeigersinn (vom Schraubenende aus gesehen), um die Bremsen festzuziehen. Dadurch wird die S-Nockenwelle gedreht und die Bremsbacken näher an die Trommel gebracht.
4. Fahren Sie mit der Einstellung fort, bis die Räder blockieren oder beim Drehen des Rads von Hand ein erheblicher Widerstand zu spüren ist.
5. Drehen Sie die Einstellschraube etwa eine halbe Umdrehung zurück, um das richtige Laufspiel herzustellen.
6. Bauen Sie den Systemdruck wieder auf 90–100 psi auf und messen Sie den ausgeübten Hub, um sicherzustellen, dass er innerhalb des gesetzlichen Grenzwerts liegt.
7. Drehen Sie das Rad, um sicherzustellen, dass kein Bremswiderstand mehr vorhanden ist.

Der angestrebte Hub sollte ungefähr sein 75 % des maximal zulässigen Hubs der Kammer . Für eine Standardkammer vom Typ 30 mit einer 2,00-Zoll-Grenze liegt der ideale Hub bei einer vollständigen Anwendung bei etwa 1,5 Zoll. Dies gibt genügend Spielraum für den Belagverschleiß zwischen den Einstellungen, ohne an der zulässigen Kante zu beginnen.

Die Sicherheitsfolgen eines unsachgemäßen Gestängestellerwegs

Die Folgen des Fahrens eines Fahrzeugs mit nicht richtig eingestellten Gestängestellern reichen von Bußgeldern bis hin zu tödlichen Unfällen. Hierbei handelt es sich nicht um einen Wartungsgegenstand, der auf das nächste Wartungsintervall verschoben werden kann, sobald ein Problem erkannt wird.

Auswirkungen auf den Bremsweg

Untersuchungen der FMCSA und des American Trucking Associations Technical and Maintenance Council (TMC) haben dies immer wieder gezeigt Eine einzige nicht richtig eingestellte Bremse an einem Sattelzug kann den Bremsweg um bis zu 25 % verlängern. . Wenn mehrere Achsen nicht richtig eingestellt sind – was häufig vorkommt, wenn die Wartung verschoben wurde – kann sich der Bremsweg um 40 % oder mehr verlängern. Bei einer Geschwindigkeit von 60 Meilen pro Stunde benötigt ein voll beladener 80.000 Pfund schwerer Kombiwagen unter idealen Bedingungen bereits fast 300 Fuß, um anzuhalten. Bei einer Vergrößerung dieser Entfernung um 40 % kommen 120 Fuß hinzu, was bei Autobahngeschwindigkeiten den Unterschied zwischen einem Beinaheunfall und einem Zusammenstoß ausmacht.

Nachlassen der Bremse und Hitzestau

Eine zu stark eingestellte Bremse, die ständig schleift – oft die Folge eines zu geringen Zurückdrehens einer manuellen Nachstellvorrichtung – erzeugt übermäßige Hitze in der Trommel. Anhaltende Temperaturen über 400 °F beginnen, die Auskleidungen zu verglasen und den Reibungskoeffizienten zu verringern. Oberhalb von 600 °F ist eine Trommelverzerrung möglich. In beiden Fällen sinkt die wirksame Bremskraft dieser Achse erheblich, was der Fahrer möglicherweise erst bemerkt, wenn eine Notbremsung erforderlich ist.

Regulierungs- und Haftungsrisiko

Gemäß den Inspektionsverfahren des nordamerikanischen CVSA-Standards Wenn bei einem Fahrzeug mit weniger als vier druckluftgebremsten Achsen festgestellt wird, dass eine einzelne Bremse nicht richtig eingestellt ist, führt dies zu einer Außerbetriebnahme . Bei Fahrzeugen mit mehr Achsen ist der Schwellenwert proportional. Für Flotten bedeutet eine Außerbetriebnahme einen Umsatzverlust, ein abgeschlepptes Fahrzeug und eine Markierung im SMS-Score (Safety Measurement System) des Spediteurs. Wiederholte Verstöße können gezielte Interventionen der FMCSA auslösen, einschließlich Compliance-Überprüfungen.

In einem Unfallprozess stellen dokumentierte Verstöße gegen die Bremseinstellung ein erhebliches Haftungsrisiko sowohl für den Fahrer als auch für den Kraftfahrer dar. Die Anwälte der Kläger fordern bei Lkw-Unfällen routinemäßig Bremsinspektionsprotokolle an, und die Tatsache, dass in der Vergangenheit festgestellt wurde, dass die Bremsen nicht richtig eingestellt waren und keine Korrekturmaßnahmen ergriffen wurden, ist ein schädigender Beweis.

Gestängestellerweg an Anhängerachsen: Besondere Überlegungen

Die Wartung der Anhängerbremsen ist häufig weniger streng als die Wartung der Traktorbremsen, da Anhänger den Besitzer zwischen Transportunternehmen wechseln, saisonal genutzt werden oder längere Zeit auf Abstellplätzen stehen. Dies macht Gestängesteller von Anhängern zu einer überproportional häufigen Ursache für Bremsverstöße.

Wichtige Punkte für die Verwaltung von Gestängestellern für Anhänger:

• Am häufigsten werden Anhängerachsen verwendet Federspeicherbremskammern Typ 24 oder Typ 30 mit Langhubkonfigurationen. Der maximale Hub für einen Typ 30 mit langem Hub beträgt 3,00 Zoll. Dies bedeutet jedoch nicht, dass Hübe nahe dieser Grenze in der Praxis akzeptabel sind – sie weisen darauf hin, dass bald eine Anpassung erforderlich ist.
• Federspeicherbremsen (Feststell-/Notbremsen), die in die hintere Kammer einer Kombinationskammer eingebaut sind, können bei einer schnellen Sichtprüfung Bremsprobleme verschleiern. Führen Sie immer eine Hubmessung durch, nicht nur eine visuelle Kontrolle.
• Für automatische Gestängesteller an Anhängern gelten die gleichen Regeln wie für Traktoren. Eine Anhänger-ASA, die nicht richtig eingestellt ist, ist ein Warnsignal für Probleme mit der Grundbremse und nicht nur für eine Situation mit schneller Einstellung.
• Rost, Korrosion und mangelnde Schmierung an Nockenrohren und Buchsen von Anhängern kommen sehr häufig vor und können zu übermäßigen Hubwerten führen, selbst wenn die Belagdicke noch innerhalb der Spezifikation liegt.

Fahrer, die vor der Fahrt Inspektionen an einem neu angekuppelten Anhänger durchführen, sollten immer die Bremseinstellung überprüfen, bevor sie den Hof verlassen. Ein Anhänger, der zwei Wochen oder länger gestanden hat, sollte bis zur Messung als verdächtig behandelt werden.

Vorbeugende Wartungsintervalle für die Inspektion des Gestängestellers

Es gibt kein allgemeingültiges Einheitsintervall für die Prüfung von Gestängestellern, da die Betriebsbedingungen erheblich variieren. Ein Fahrzeug, das beladene Autobahnkilometer in flachem Gelände zurücklegt, beansprucht seine Bremsen weitaus weniger als eines, das häufige Lieferstopps in der Stadt oder Bergtransporte durchführt. Der folgende allgemeine Rahmen wird von den meisten großen Flotten verwendet:

• Bei jeder Inspektion vor der Reise: Schnelle 1-Zoll-Spielkontrolle am Gabelkopfbolzen. Dauert weniger als 5 Minuten pro Fahrzeug und erkennt grobe Fehlanpassungen, bevor sich das Fahrzeug bewegt.
• Alle 15.000–25.000 Meilen (PM-A-Service): Vollständige Hubmessung bei 90 psi, Sichtprüfung aller Gestängestellerkomponenten, Gabelbolzen und Splinte.
• Alle 50.000 Meilen (PM-B-Service): Vollständige Bremseninspektion, einschließlich Messung der Belagdicke, Prüfung des Trommeldurchmessers, Inspektion der Federspeicherbremse und Bewertung des Nockenbuchsenverschleißes.
• Nach jedem bremsintensiven Ereignis: Bergabfahrten, Notbremsungen und ausgedehnte Stadtfahrten sollten nach der Fahrt eine Überprüfung der Bremsen auslösen, insbesondere bei älteren Geräten mit manuellen Einstellern.

Flotten, die vor der Fahrt Bremshubkontrollen als nicht verhandelbaren Schritt im Arbeitsablauf des Fahrers implementieren, weisen bei Straßenkontrollen durchweg niedrigere bremsbedingte Ausfallraten auf. Die Daten der jährlichen Durchsetzungsveranstaltungen der CVSA zur Brake Safety Week zeigen dies regelmäßig Verstöße gegen die Bremseinstellung machen über 40 % aller bremsbedingten Stillstandsaufträge aus – eine Kategorie, die bei Kontrollen vor der Fahrt erfasst wird, bevor das Fahrzeug jemals einem Inspektor begegnet.

Häufige Fehler beim Umgang mit dem Federweg des Gestängestellers

Erfahrungen aus Flottenwartungsprogrammen und Straßeninspektionsdaten deuten auf mehrere wiederkehrende Fehler hin, die verhindern, dass Probleme mit der Bremseinstellung ordnungsgemäß gelöst werden.

Manuelles Einstellen eines automatischen Gestängestellers

Dies ist der häufigste Fehler. Wenn festgestellt wird, dass eine ASA nicht richtig eingestellt ist, dreht der Techniker die Einstellschraube, um sie in den Sollzustand zu bringen, und schickt das Fahrzeug los. Innerhalb von Tagen oder Wochen ist die Bremse wieder nicht richtig eingestellt. Der Zyklus wiederholt sich. Die richtige Reaktion besteht darin, die ASA auszutauschen und die Fundamentbremsen zu überprüfen , um die Anpassung nicht ständig manuell zu verfolgen.

Ignorieren einer nicht richtig eingestellten Bremse

Eine gängige Begründung ist, dass eine leicht verstellte Bremse an einem mehrachsigen Fahrzeug kein großes Problem darstellt. In Wirklichkeit bedeutet die Verteilung der Bremslast zwischen den Achsen, dass eine leistungsschwache Bremse an einer Achse die anderen zum Ausgleich zwingt, was den Verschleiß der Beläge und die Hitzeentwicklung beschleunigt. Außerdem entsteht bei starkem Bremsen eine Gierneigung, die zum Pendeln des Anhängers beitragen kann.

Zu festes Anziehen während der manuellen Einstellung

Techniker, die die Einstellschraube zu fest anziehen, ohne sie richtig herauszudrehen, erzeugen eine Bremse, die ständig schleift. Dies äußert sich in einem heißen Radende nach einer kurzen Fahrt, einem brennenden Geruch vom Rad und einem beschleunigten Belag- und Trommelverschleiß. Es kann auch dazu führen, dass die Bremse bei leichten Anwendungen blockiert, was besonders bei Nässe oder Rutschgefahr gefährlich ist.

Messen des Hubs ohne ausreichenden Luftdruck

Messungen des Bremshubs bei niedrigem Luftdruck – beispielsweise 60–70 psi – zeigen einen kürzeren Hub als bei 90 psi, da die Betätigungskraft geringer ist. Dies kann dazu führen, dass eine geringfügig überbeanspruchte Bremse den Eindruck erweckt, sie liege innerhalb der Spezifikation. Stellen Sie immer sicher, dass der Systemdruck zwischen 90 und 100 psi liegt, bevor Sie eine Hubmessung durchführen.
